CONMUTADOR LD I - I+II - II 4P 250A
Internal Reference:
LD543C100
Product description

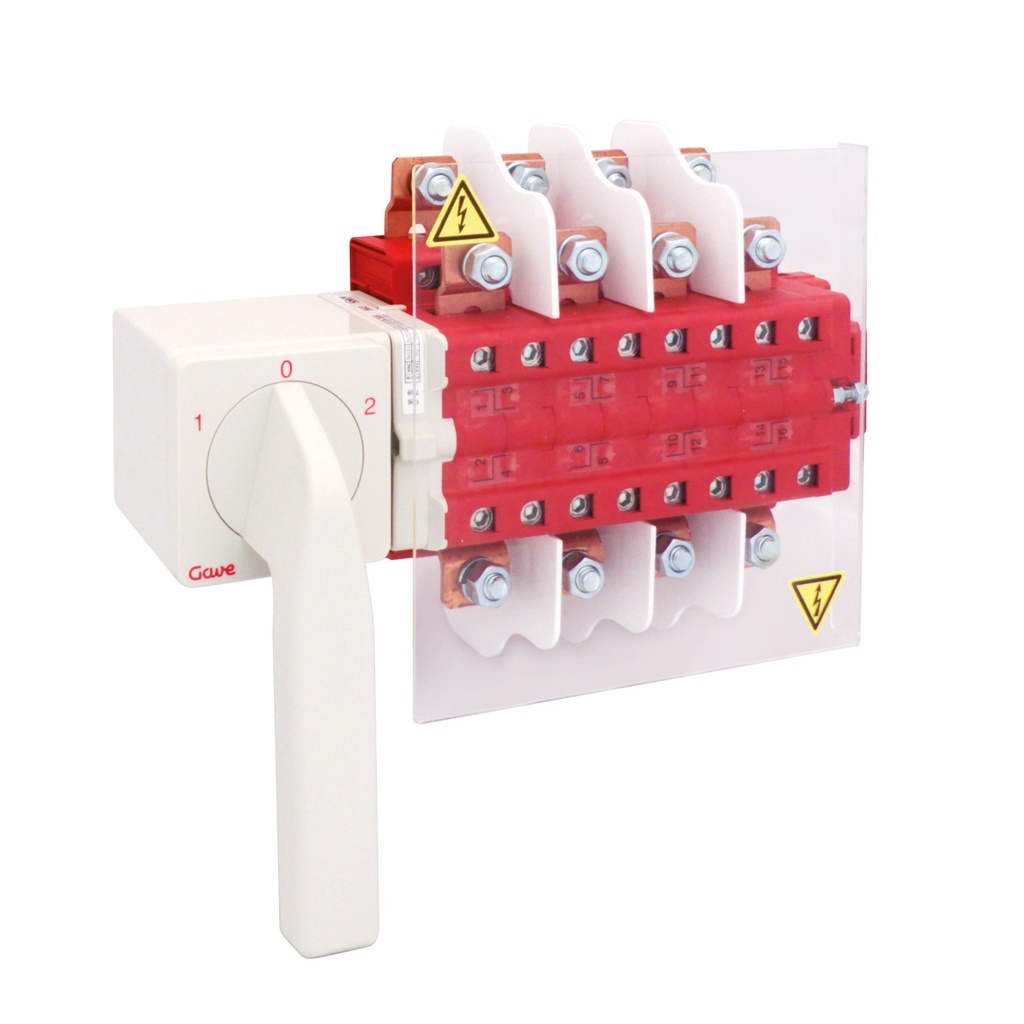

CONMUTADOR LD I - I+II - II 4P 250A GAVE
Conmutador LD de 4 polos 250A con solapamiento de contactos. Fijación sobre carril DIN. Mando frontal directo con corte plenamente visible. Conexionado frontal con los puentes integrados en el interior del aparato. Posición del mando reversible izquierda/derecha. Medidas 212x232x128. Incluye pantalla de protección y barreras separadoras de fase. Conexionado por pletinas para terminales tubulares M8. Accesoriable con múltiples mandos, bloqueos y ejes prolongados.
| Código | 009LD543C100 |
| EAN | 8430892215503 |
Datos logísticos
| Código arancelario | 85365080 |
| Código Etim | EC000216 |
| Unidades embalaje | 1 |
Datos técnicos
| Nr. Polos | 4 |
| Intensidad de empleo (Ie) | 250 A |
| Intensidad térmica al aire (Ith) | 250 A |
| Cable flexible | 120 mm2 |
| Tornillos de conexión | M8 |
| Terminal |  |
| Calibre máx. de fusible gG/aM | 250 A (415 V) 250 A (500 V) |
| Intensidad eficaz de cortocircuito (Icc) | 8 kA (415 V) 8 kA (500 V) |
| Tensión de aislamiento (V~) | 690 |
| Tensión de aislamiento (V...) | 600 |
| Cargas resistivas AC-21A | 75 kW (3x230 V) 132 kW (3x415 V) 160 kW (3x500 V) |
| Cargas mixtas AC-22A | 55 kW (3x230 V) 110 kW (3x415 V) 132 kW (3x500 V) |
| Norma | IEC 60947-3 |
| Auxiliar | - |
