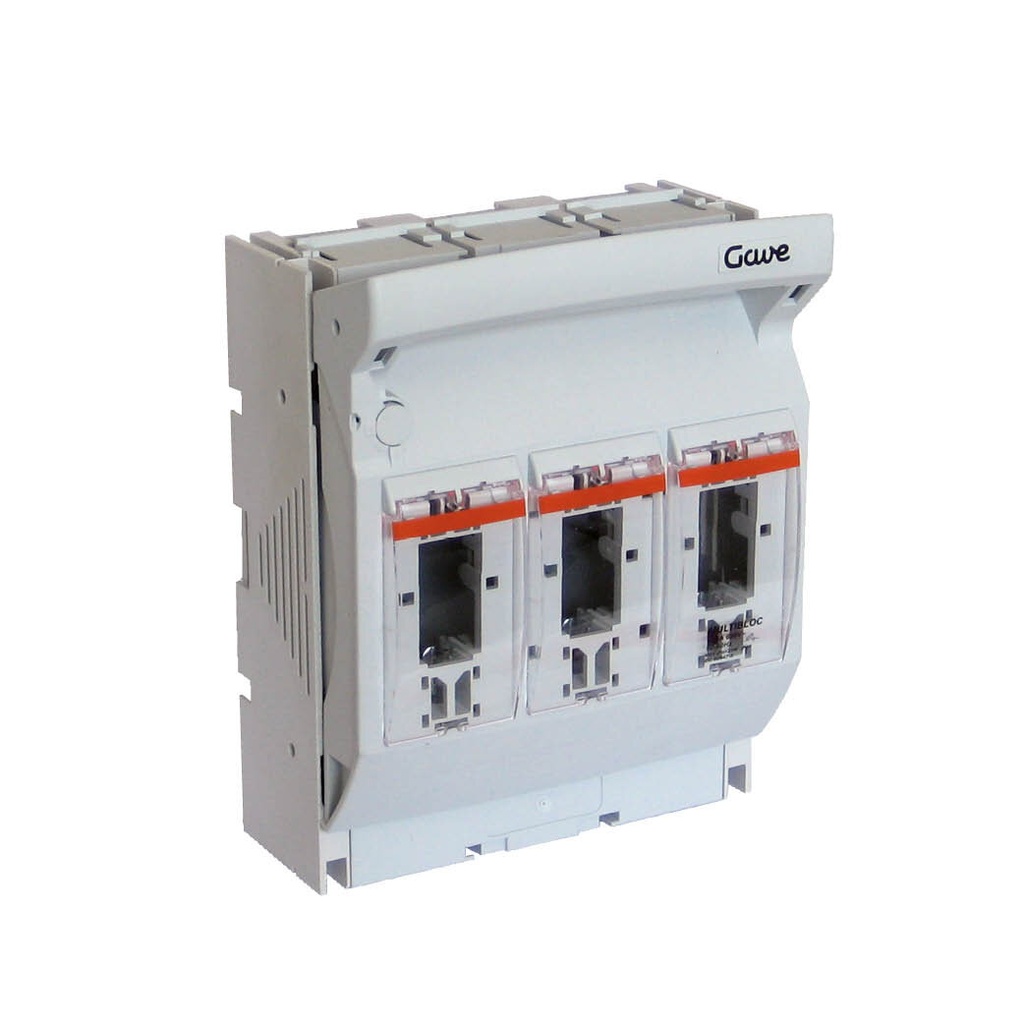

SECCIONADOR GAVE 3P NH1 250A PLETINA
Referencia interna:
733PC
Descripción del producto
SECCIONADOR GAVE 3P NH1 250A PLETINA
El seccionador 3P NH1 250A con pletina es un dispositivo de seguridad eléctrica que permite la desconexión y reconexión manual de un circuito eléctrico de hasta 250A. Su diseño de tres polos garantiza una mayor protección y fiabilidad en el corte de la corriente. Además, cuenta con una pletina que facilita su montaje en cualquier tipo de instalación eléctrica. Este seccionador cumple con todas las normativas europeas de seguridad eléctrica y es ideal para su uso en industrias, comercios y viviendas.
| Código | 018733PC |
| EAN | 8430892200714 |
Datos técnicos
| Norma | IEC 60947‐3 IEC 60269‐2 |
| Intensidad térmica convencional con fusible (Ith) | 250 A |
| Máx. poder de disipación permitido de los fusibles (Pn) | 23 W |
| Intensidad térmica convencional con neutro (Ith) | 400 A |
| Máx. poder de disipación permitido de neutro (Pn) | 2.6 W |
| AC 21 B (690 V) | 200 A |
| AC 23 B (400 V) | 250 A |
| AC 22 B (500 V) | 250 A |
| DC 22 B (220 V) | 250 A |
| Tensión de empleo (Ue) | 690 V |
| Tensión de aislamiento (Ui) | 1000 V |
| Tensión de impulso (Uimp) | 12 kV |
| Frecuencia (Hz) | 50-60 |
| Grado de protección | IP20 |
| Grado de polución | 3 |
| Poder de cierre asignado en cortocircuito neutro (Icm) | 8.2 kAsw |
| Poder de cierre asignado en cortocircuito con fusible | 80 kA Ie=200 A (400 V AC) 80 kA Ie=200 A (500 V AC) 80 kA Ie=200 A (690 V AC) |
| Corriente de corta duración admisible asignada con neutro (Icw) | 8 kA / 1 s |
| Poder de disipación Ith sin fusible NH | 3.5 W |
| Poder de disipación Ith sin neutro | 8 W |
| Terminal | M10 |
| Pletina colectora (Tipo / Ancho) | 40-60 mm / 5-10 mm |
