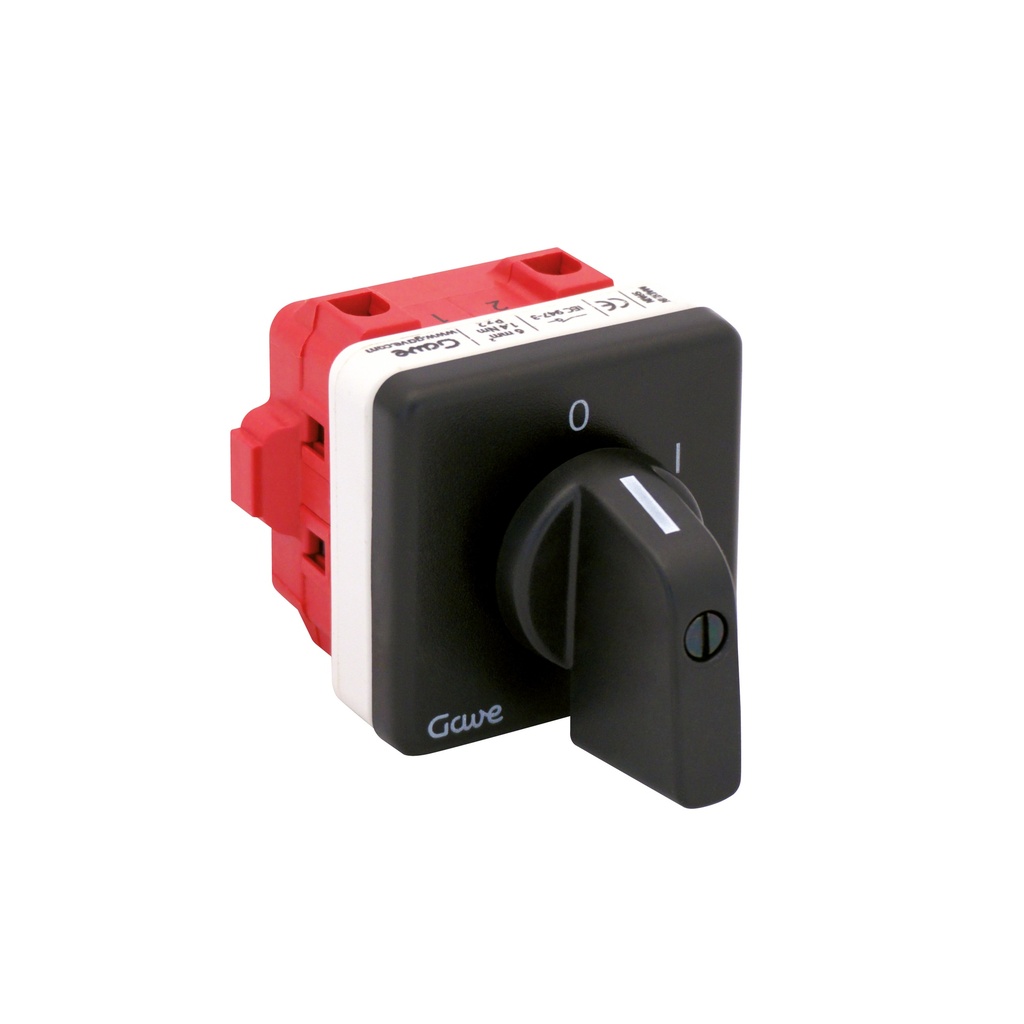

INTERRUPTOR GAVE 2P 63A.D2 MANDO FIJACION POR TORNILLO
Referencia interna:
AI5516100
Descripción del producto
INTERRUPTOR GAVE 2P 63A.D2 MANDO FIJACION POR TORNILLO
Interruptor-seccionador de levas con mando fijación por tornillo , IP20 con carátula 0-1 color negro 64x64 para fijación panel. 2 polos 63A.Tamaño D2. Conexionado con bornes de jaula para cable 16-50 mm². Compatible con múltiples accesorios de la serie A5.
| Código | 009AI5516100 |
| EAN | 8430892171915 |
Dimensiones
Datos logísticos
| Código arancelario | 85365080 |
| Código Etim | EC000216 |
| Unidades embalaje | 1 |
| Alto embalaje (mm) | 107 |
| Ancho embalaje (mm) | 82 |
| Largo embalaje (mm) | 82 |
Datos técnicos
| Nr. Polos | 2 |
| Intensidad de empleo (Ie) | 63 A |
| Intensidad térmica al aire (Ith) | 70 A |
| Sección de cable (AWG) | 16 - 1 |
| Cable flexible | 16 - 50 mm2 |
| Par de apriete | 3,5 Nm |
| Tornillos de conexión | M8 |
| Terminal |  |
| Calibre máx. de fusible gG/aM | 63/63 A (415 V) 63/63 A (500 V) |
| Intensidad eficaz de cortocircuito (Icc) | 8 kA (415 V) 8 kA (500 V) |
| Tensión de aislamiento (V~) | 690 |
| Tensión de aislamiento (V...) | 600 |
| Cargas resistivas AC-21A | 22 kW (3x230 V) 45 kW (3x415 V) 45 kW (3x500 V) |
| Cargas mixtas AC-22A | 18,5 kW (3x230 V) 37 kW (3x415 V) 45 kW (3x500 V) |
| Carga de motores AC-23A | 15 kW (3x230 V) 22 kW (3x415 V) 30 kW (3x500 V) |
| UL 508 Manual motor controller | 5 hp 1-fase (110-120 V) 10 hp 1-fase (220-240 V) 15 hp 3-fase (220-240 V) 25 hp 3-fase (380-415 V) 30 hp 3-fase (440-480 V) 32 hp 3-fase (550-600 V) |
| Norma | IEC 60947-3 UL 508 |
| Tipo de mando | Directo |
