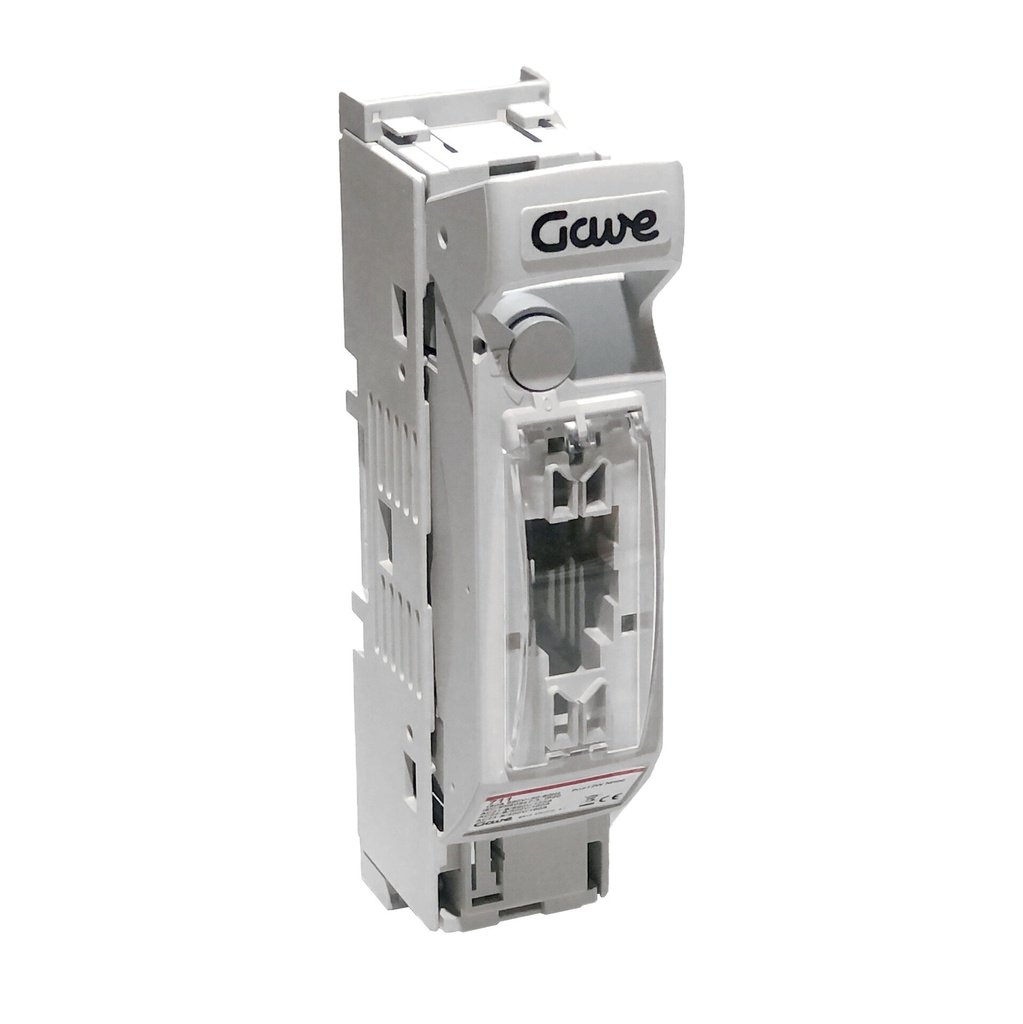

SECCIONADOR GAVE 1P NH00 160A
Referencia interna:
711
Descripción del producto
SECCIONADOR GAVE 1P NH00 160A
| Código | 018711 |
| EAN | 8430892200622 |
Datos técnicos
| Norma | IEC 60947‐3 IEC 60269‐2 |
| Intensidad térmica convencional con fusible (Ith) | 160 A |
| Máx. poder de disipación permitido de los fusibles (Pn) | 12 W |
| Intensidad térmica convencional con neutro (Ith) | 200 A |
| Máx. poder de disipación permitido de neutro (Pn) | 1.2 W |
| AC 21 B (690 V) | 125 A |
| AC 23 B (400 V) | 160 A |
| AC 22 B (500 V) | 160 A |
| DC 22 B (220 V) | 160 A |
| Tensión de empleo (Ue) | 690 V |
| Tensión de aislamiento (Ui) | 1000 V |
| Tensión de impulso (Uimp) | 8 kV |
| Frecuencia (Hz) | 50-60 |
| Grado de protección | IP20 |
| Grado de polución | 3 |
| Poder de cierre asignado en cortocircuito neutro (Icm) | 6.2 kAsw |
| Poder de cierre asignado en cortocircuito con fusible | 80 kA Ie=160 A (400 V AC) 80 kA Ie=160 A (500 V AC) 50 kA Ie=125 A (690 V AC) |
| Corriente de corta duración admisible asignada con neutro (Icw) | 4 kA / 1 s |
| Poder de disipación Ith sin fusible NH | 2.3 W |
| Poder de disipación Ith sin neutro | 3.3 W |
| Terminal | M8 |
| Pletina colectora (Tipo / Ancho) | 60 mm / 5-10 mm |
