CONMUTADOR BYPASS LD 3P+6P 250A +CA GAVE
Referencia interna:
LDA83C100
Descripción del producto
CONMUTADOR BYPASS LD 3P+6P 250A +CA GAVE

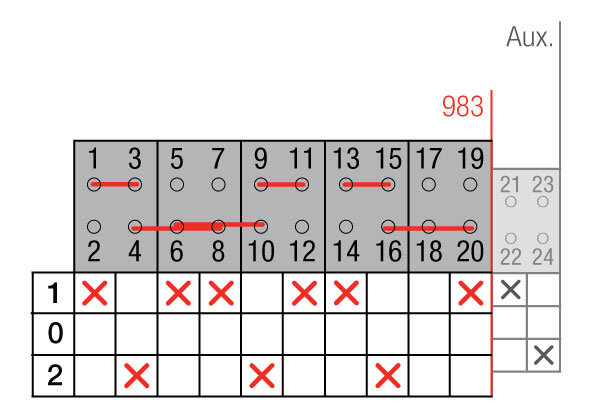

Conmutador LD bypass de 3+6 polos 250A + contacto auxiliar 1-0-2. Fijación sobre carril DIN. Mando frontal directo con corte plenamente visible. Conexionado frontal con los puentes integrados en el interior del aparato. Posición del mando reversible izquierda/derecha. Medidas 212x283x128. Incluye pantalla de protección y barreras separadoras de fase. Conexionado por pletinas para terminales tubulares M8. Accesoriable con múltiples mandos, bloqueos y ejes prolongados.
| Código | 009LDA83C100 |
| EAN | 8430892262323 |
Dimensiones
Datos logísticos
| Código arancelario | 85365080 |
| Código Etim | EC000216 |
| Unidades embalaje | 1 |
Datos técnicos
| Nr. Polos | 4 |
| Intensidad de empleo (Ie) | 250 A |
| Intensidad térmica al aire (Ith) | 250 A |
| Cable flexible | 120 mm2 |
| Tornillos de conexión | M8 |
| Terminal |  |
| Calibre máx. de fusible gG/aM | 250 A (415 V) 250 A (500 V) |
| Intensidad eficaz de cortocircuito (Icc) | 8 kA (415 V) 8 kA (500 V) |
| Tensión de aislamiento (V~) | 690 |
| Tensión de aislamiento (V...) | 600 |
| Cargas resistivas AC-21A | 75 kW (3x230 V) 132 kW (3x415 V) 160 kW (3x500 V) |
| Cargas mixtas AC-22A | 55 kW (3x230 V) 110 kW (3x415 V) 132 kW (3x500 V) |
| Norma | IEC 60947-3 |
| Auxiliar | 1NO |
